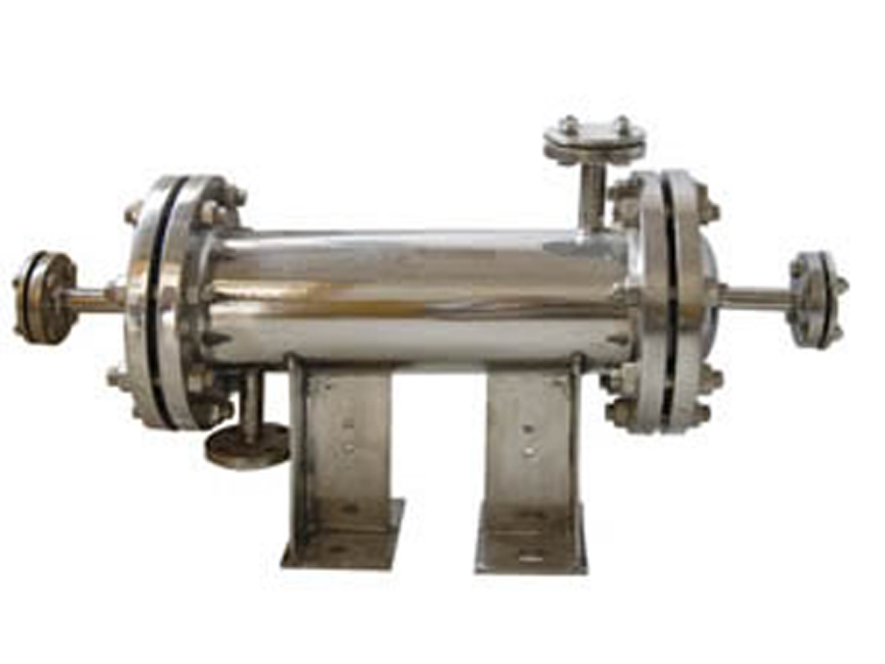

不銹鋼列管式換熱器
來源:未知??日期:2018-12-03

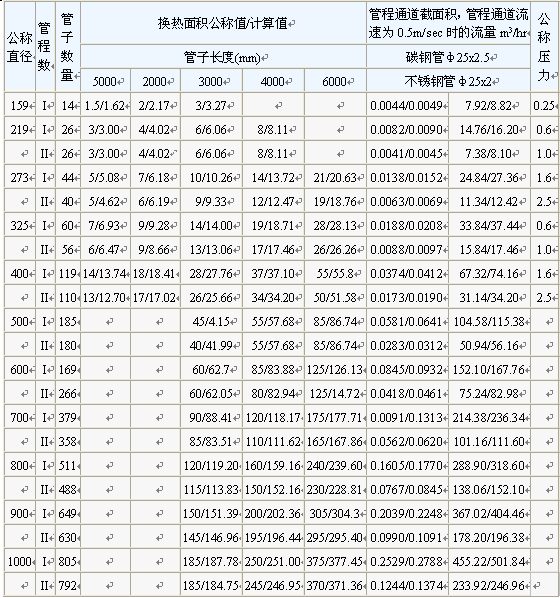

不銹鋼換熱器規格參數：

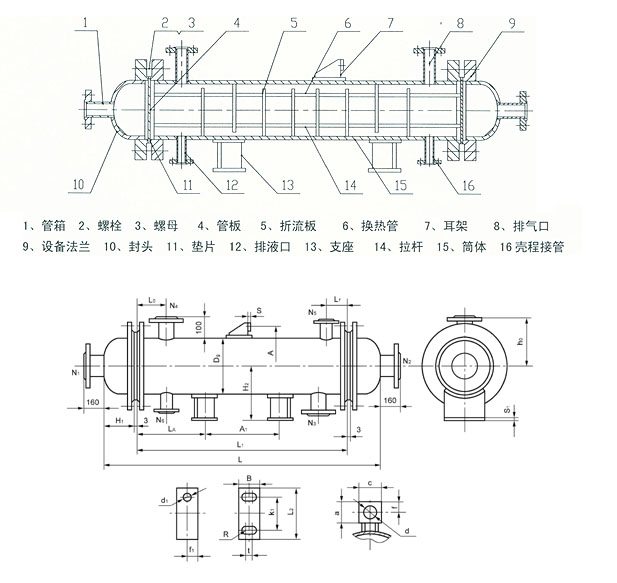

列管式換熱器(tubular exchanger)是目前化工及酒精生產上應用的一種換熱器。它主要由殼體、管板、換熱管、封頭、折流擋板等組成。在進行換熱時，一種流體由封頭的連結管處進入，在管流動，從封頭另一端的出口管流出，這稱之管程;另-種流體由殼體的接管進入，從殼體上的另一接管處流出，這稱為殼程列管式換熱器。
列管換熱器無損檢測
在故障檢測、特別是換熱器部分可使用專業的知識和儀器，可以檢測腐蝕現象產生的原因，這里來了解一下無損檢測設備的功能：
1)可視內窺鏡檢測管板內表面;
2)定制的問題研究和報價;
3)APR(聲脈沖反射法)，一種創新的無損檢測技術，基于分析管板內產生多維聲波的分析;
4)無損檢測直的和彎曲的由有磁性和無磁性材料制成的換熱器管材;
5)快速檢測：每個管材少于 10 秒;
6)檢測泄露、全部和部分堵塞、侵蝕和點蝕;
7)適合橢圓管、方形管、螺旋管、肋片管及從 9/16”直徑出的彎曲;
8)立即可視結果;
9)數字存儲用于以后的檢查和比較;
10)定制的問題研究和成本估計。
水試漏的方法
傳統上我們使用水對換熱器的試漏，就是將水注入換熱器中，注滿水后再用水泵對換熱器中的水進行打壓，使之達到一定的壓力，進行對換熱器的查漏。查漏結束做出標記后泄壓和排水，再進行堵漏。如果換熱器較大、泄漏較嚴重，水壓在較低時就會發生泄漏，不得不排水堵漏，堵漏完成后再充水、充壓試漏，反復進行，增加換熱器檢修時間。由于充水和打壓需要大量的時間，泄漏的部位需要?jiǎng)踊鹧a(bǔ)焊消漏時，又要對泄漏部位進行干燥處理，否則影響補焊消漏的質量。如果泄漏的換熱器內部有可燃介質，必須進行氮?dú)庵脫Q，合格后才能動火補焊消漏作業，否則會產生著火和爆炸，危及人身和設備的安全。
氮?dú)庠嚶┑姆椒?/strong>
列管式換熱器泄漏后使用氮?dú)膺M(jìn)行充壓試漏，比較快速。用氮?dú)鈱?duì)換熱器堵漏動火作業時，不必再進行置換處理，節約檢修消漏的時間。
氮?dú)庠诤铣砂睋Q熱器試漏中的使用
操作要點
(1)由于是高壓氮?dú)?壓力9.5MPa)，使用時必須要有2人以上作業開閥門，在兩閥門中間加裝壓力表1個，一人監護壓力表的指示，另一人進行開閥門作業，保證管道壓力在允許的范圍之內，防止超壓，造成管線或人員傷害。
(2)換熱器EA103為浮頭式換熱器，試漏時需要做試漏封頭安裝到換熱器上。
(3)投用步驟 先全開1閥和3閥，如圖1，再緩慢打開2閥，對換熱器進行充壓，同時注意壓力表壓力，在3.0MPa之內。
(4)泄壓步驟 先全關1閥和2閥，打開泄壓閥門泄壓完成后，全關3閥。
兩種試漏方法的比較
從上述使用情況看，用氮?dú)庠嚶┕?jié)約大量的檢修時間，檢修費用。
氮?dú)庠嚶┑陌踩⒁馐马?xiàng)
(1)因?yàn)榈獨庥兄舷⒌娘L(fēng)險，使用時必須注意人員的安全，防止人員中毒。
(2)氮?dú)馐褂脮r(shí)要提前進行管線的預制。
(3)氮?dú)馐褂脮r(shí)臨時管線上要增加壓力表，兩人用對講機聯系開閥門，防止超壓。
(4)氮?dú)馐褂猛瓿珊蟊仨毤皶r(shí)泄壓、拆除。
(5)氮?dú)馐褂脮r(shí)必須2人以上用對講機聯系充壓和泄壓操作，防止管線超壓，損壞管線，防止人員窒息，造成人身傷害。
(6)氮?dú)獠皇褂脮r(shí)必須對管線的閥門進行掛“禁動”標識牌，防止人員誤動作。
